Come selezionare l'alimentazione del caricabatterie USB-C

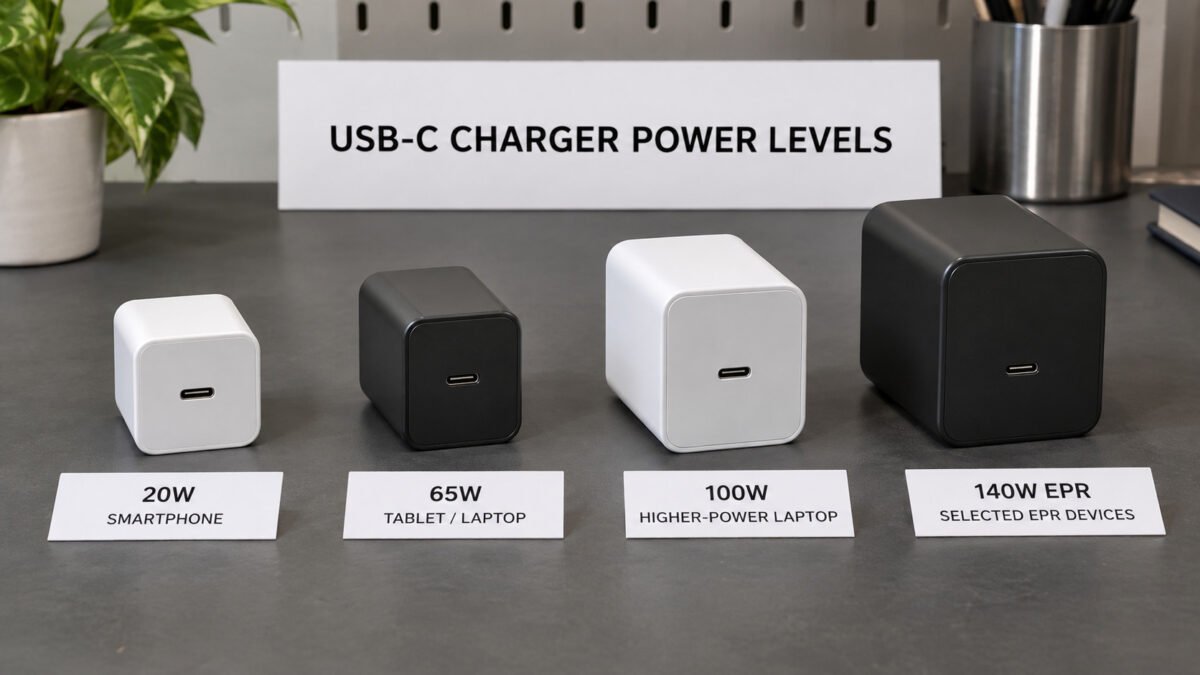

Parte 1: Livelli di potenza

Caricabatterie da 20 W

Per smartphone e altri dispositivi mobili compatti si sceglie comunemente un caricabatterie USB-C da 20 W. Alcuni modelli supportano la tecnologia USB Power Delivery (PD) e possono anche supportare protocolli di ricarica rapida specifici per il dispositivo. Con USB PD, è possibile erogare circa 20 W tramite un profilo come 9 V a circa 2,2 A. Un dispositivo limitato a 5 V assorbirà solo la potenza consentita dalla corrente e dal protocollo di ricarica supportati e non riceverà automaticamente 20 W solo perché il caricabatterie è progettato per tale potenza. La potenza di ricarica effettiva dipende dai profili di tensione e corrente supportati sia dal caricabatterie che dal dispositivo collegato.

La funzione pratica di un caricabatterie da 20 W è quella di fornire una ricarica rapida per un dispositivo compatto, mantenendo al contempo dimensioni ridotte, il che lo rende utile per l'uso domestico, i viaggi e per i kit che abbinano un caricabatterie a un dispositivo. Alcuni modelli da 20 W possono utilizzare involucri compatti, ma l'aumento di temperatura dipende comunque dall'efficienza di conversione, dal design dell'involucro, dalla temperatura ambiente e dalle condizioni operative. Per le classi di dispositivi che utilizzano PPS o una modalità di ricarica rapida specifica del produttore, verificare che il caricabatterie selezionato implementi la modalità e l'intervallo di potenza richiesti. Nel caso in cui il dispositivo di destinazione includa un telefono che supporta una configurazione superiore, valutare se un livello di potenza maggiore offrirebbe un valore aggiunto o se il telefono stesso limita la potenza di ricarica.

Caricabatterie da 65 W

Un caricabatterie USB-C da 65 W è comunemente utilizzato per tablet e molti laptop. Alcuni tablet possono assorbire da 20 W a 45 W, mentre molti laptop sottili e leggeri hanno una potenza nominale di circa 65 W con USB Power Delivery. Un caricabatterie da 65 W in genere fornisce una gamma di coppie di tensione e corrente PD, con 20 V a 3,25 A corrispondenti a 65 W, e profili aggiuntivi come 15 V o 9 V per dispositivi a basso consumo. La potenza erogata è limitata dal profilo negoziato, quindi un caricabatterie da 65 W può anche alimentare uno smartphone a un livello inferiore o supportare un tablet che richiede solo una frazione della sua potenza massima. Questo rende il livello di 65 W una scelta comune quando un singolo caricabatterie serve un laptop e un dispositivo mobile in momenti diversi.

Quando un laptop viene utilizzato e caricato contemporaneamente, parte della potenza disponibile alimenta il sistema mentre la restante parte carica la batteria; pertanto, è necessario considerare sia il consumo di sistema a regime che il profilo di ingresso supportato. Verificare la porta esatta a cui è collegato il laptop, poiché non tutte le porte USB-C di un dispositivo offrono necessariamente la stessa capacità PD (Power Delivery), e distinguere il ruolo del caricabatterie da quello di eventuali hub o docking station presenti nella catena. Per un singolo dispositivo principale, un caricabatterie da 65 W è adatto a dispositivi con una potenza nominale fino a 65 W; per un dispositivo che assorbe più energia durante i picchi di carico, potrebbe essere necessario un caricabatterie di potenza superiore.

Caricabatterie da 100 W

Un caricabatterie USB-C da 100 W è generalmente consigliato per laptop ad alta potenza e carichi di lavoro impegnativi. Con lo standard USB Power Delivery (PD), la gamma di alimentazione standard supporta fino a 100 W a 20 V/5 A. Un caricabatterie da 100 W offre un margine di sicurezza per i laptop che richiedono 65 W o più sotto carico, lasciando al contempo una certa capacità alla batteria. La capacità di corrente del cavo, riportata elettronicamente, viene considerata durante il funzionamento USB PD, mentre la struttura del connettore e la resistenza del cavo influenzano il percorso fisico dell'alimentazione. Le uscite superiori a 3 A richiedono un cavo USB-C a USB-C da 5 A con apposita marcatura elettronica.

Quando si utilizza un caricabatterie da 100 W tramite un hub o una docking station USB-C, è necessario verificare l'ingresso e l'uscita PD (Power Delivery) supportati da tale prodotto. Evitare cavi di prolunga o adattatori USB-C non specificati, poiché la connessione risultante potrebbe non supportare la potenza richiesta o non soddisfare le condizioni USB-C applicabili. La potenza erogata in modo continuativo da un caricabatterie da 100 W sotto carico dipende anche dalla gestione termica, pertanto è necessario verificare la temperatura ambiente e il flusso d'aria all'interno del case per un funzionamento continuo. Prima di selezionare un modello da 100 W, verificare la potenza massima richiesta dal laptop di destinazione e i profili PD supportati, e accertarsi che il cavo soddisfi la corrente nominale corrispondente alla configurazione scelta.

Caricabatterie da 140 W

Un caricabatterie USB-C da 140 W è generalmente consigliato per determinati laptop ad alte prestazioni e altre apparecchiature compatibili con EPR. La potenza in uscita superiore a 100 W rientra nell'intervallo di potenza estesa (EPR) di USB Power Delivery, dove sono disponibili livelli di tensione fissa più elevati, tra cui 28 V a 5 A per 140 W. Il funzionamento EPR richiede un caricabatterie compatibile con EPR, un dispositivo compatibile con EPR e un cavo USB-C da 5 A con marcatura elettronica EPR, e la potenza raggiungibile dipende dalle capacità di ciascun elemento della catena. Un caricabatterie di questo livello negozia anche al ribasso per i dispositivi a basso consumo, in modo da poter alimentare un singolo dispositivo professionale pur rimanendo in grado di fornire una potenza in uscita maggiore laddove il dispositivo collegato lo supporti.

Poiché la tecnologia EPR utilizza tensioni superiori a 20 V e può erogare una potenza totale maggiore, è necessario verificare le specifiche del cavo e del connettore, il comportamento termico in uscita continua e la conformità al mercato di destinazione del modello selezionato. La tecnologia EPR non è limitata a una singola classe di dispositivi, pertanto la scelta effettiva dovrebbe basarsi sul profilo EPR supportato dal dispositivo di destinazione, piuttosto che su un'etichetta generica. Prima di selezionare un modello da 140 W, verificare la compatibilità EPR tra caricabatterie, dispositivo e cavo, tenendo presente che un caricabatterie con una potenza superiore non impone un eccesso di potenza a nessun dispositivo che negozia una configurazione inferiore.

Parte 2: Fattori di selezione

Requisiti di alimentazione del dispositivo

Il punto di partenza è la potenza richiesta dal dispositivo di destinazione, espressa in watt e determinata dalla tensione di ingresso, dalla corrente e dal protocollo di ricarica supportati. Il caricabatterie deve fornire i profili fissi USB PD richiesti e, ove applicabile, PPS o un'altra modalità di ricarica specifica del dispositivo. Poiché la potenza viene negoziata, un caricabatterie con una potenza nominale superiore a quella richiesta dal dispositivo può funzionare a un livello inferiore supportato. Viceversa, un caricabatterie con una potenza nominale inferiore a quella richiesta potrebbe ridurre la velocità di ricarica o limitare il funzionamento sotto carico continuo. Verificare il protocollo richiesto, i profili PD, l'intervallo PPS (ove applicabile) e la potenza massima continua per ciascun dispositivo di destinazione.

È utile verificare il fabbisogno energetico del dispositivo sotto il carico di lavoro previsto, anziché affidarsi esclusivamente alla potenza nominale del caricabatterie. La potenza di carica di picco e la potenza di funzionamento a regime possono differire, e la scelta di una potenza nominale adeguata può fornire un margine operativo, ma non garantisce di per sé la sicurezza del prodotto. Per i dispositivi caricati singolarmente, utilizzare il valore più elevato come riferimento per la fascia di potenza. Per la carica simultanea, calcolare il fabbisogno combinato e verificare l'allocazione per porta e la potenza nominale totale del caricabatterie.

Scenario di ricarica

Lo scenario di ricarica influisce sull'adeguatezza di un singolo livello di potenza. Una ricarica rapida per uno smartphone è diversa dalla ricarica di un laptop mentre esegue applicazioni intensive. Anche i periodi di ricarica più lunghi differiscono dalle brevi sessioni di ricarica, poiché la richiesta di energia del dispositivo può variare in base allo stato della batteria, alla temperatura e al carico di lavoro. Un dispositivo utilizzato sotto carico durante la ricarica potrebbe richiedere energia in modo continuativo, pertanto il caricabatterie deve mantenere la potenza di uscita specificata nelle condizioni operative previste. È inoltre necessario valutare la temperatura ambiente, la ventilazione e l'eventuale riduzione della potenza di uscita. Per le applicazioni a utilizzo continuo, verificare la temperatura di esercizio consentita e la relativa validazione termica per il modello selezionato.

Anche il posizionamento del caricabatterie, le sue dimensioni e la lunghezza del cavo influenzano lo scenario operativo. Un adattatore da parete completamente chiuso può dissipare il calore in modo diverso rispetto a un modello da tavolo con una superficie più esposta, e un cavo più lungo aumenta la resistenza in serie e la caduta di tensione. Se un dispositivo viene caricato in uno spazio ristretto, a temperature ambiente elevate o tramite un cavo lungo o di bassa capacità, la potenza erogabile potrebbe essere inferiore alla potenza massima nominale del caricabatterie. Questi fattori devono essere riportati nelle specifiche di progetto insieme alla potenza nominale.

Numero di dispositivi

Il numero di dispositivi collegati simultaneamente determina se un caricabatterie a uscita singola è sufficiente o se è necessaria una configurazione multiporta. Per un singolo dispositivo, un rapporto di uscita uno a uno è diretto. Per più dispositivi, la potenza totale viene condivisa o allocata dalla configurazione delle porte del caricabatterie e dalla logica di gestione dell'alimentazione, pertanto è necessario verificare sia la potenza nominale per porta che la potenza nominale totale. Il carico combinato di tutti i dispositivi da caricare contemporaneamente serve come riferimento per la potenza totale richiesta. Per i requisiti OEM e dei pacchetti di prodotti, la combinazione di dispositivi, la disposizione delle porte e la priorità di carica devono essere confermate prima della campionatura e della produzione.

Quando i dispositivi vengono caricati in momenti diversi, una potenza totale inferiore può essere accettabile, mentre la ricarica simultanea di più laptop aumenta la potenza totale richiesta. Verificate il comportamento del caricabatterie quando un dispositivo viene collegato o scollegato, poiché alcuni modelli ridistribuiscono l'energia o rinegoziano un profilo. La configurazione finale dovrebbe indicare il numero di porte, la potenza disponibile su ciascuna, le combinazioni simultanee supportate e la potenza nominale totale, in modo che l'acquirente possa verificarne la compatibilità con i dispositivi che intende utilizzare.

La scelta dell'alimentatore per caricabatterie USB-C inizia con il fabbisogno di potenza continua di ciascun dispositivo, seguito dallo scenario di ricarica e dal numero di dispositivi che condividono la fonte di alimentazione. Per il modello selezionato è necessario verificare il protocollo di ricarica supportato, i profili PD, la portata del cavo richiesta, l'allocazione di potenza a livello di porta e le prestazioni termiche. Per progetti di caricabatterie OEM o ODM, fornire i dispositivi di destinazione, la potenza di uscita richiesta, i requisiti PD o PPS, la configurazione delle porte, il tipo di spina CA, il mercato di destinazione e la quantità d'ordine prevista per la revisione delle specifiche e la formulazione di un preventivo.
