MARQUEUR ÉLECTRONIQUE
INTELLIGENCE.

Le guide essentiel

Comprendre la petite puce de silicium qui permet la sécurité 5 A / 100 W+ Recharge rapide, transfert de données à haut débit et sortie vidéo 4K. Sûr. Intelligent. Invisible.

Contactez-nous pour des câbles sur mesure

Puce E-Marker

Le « cerveau électronique » de votre câble

Qu'est-ce qu'un marqueur électronique ?

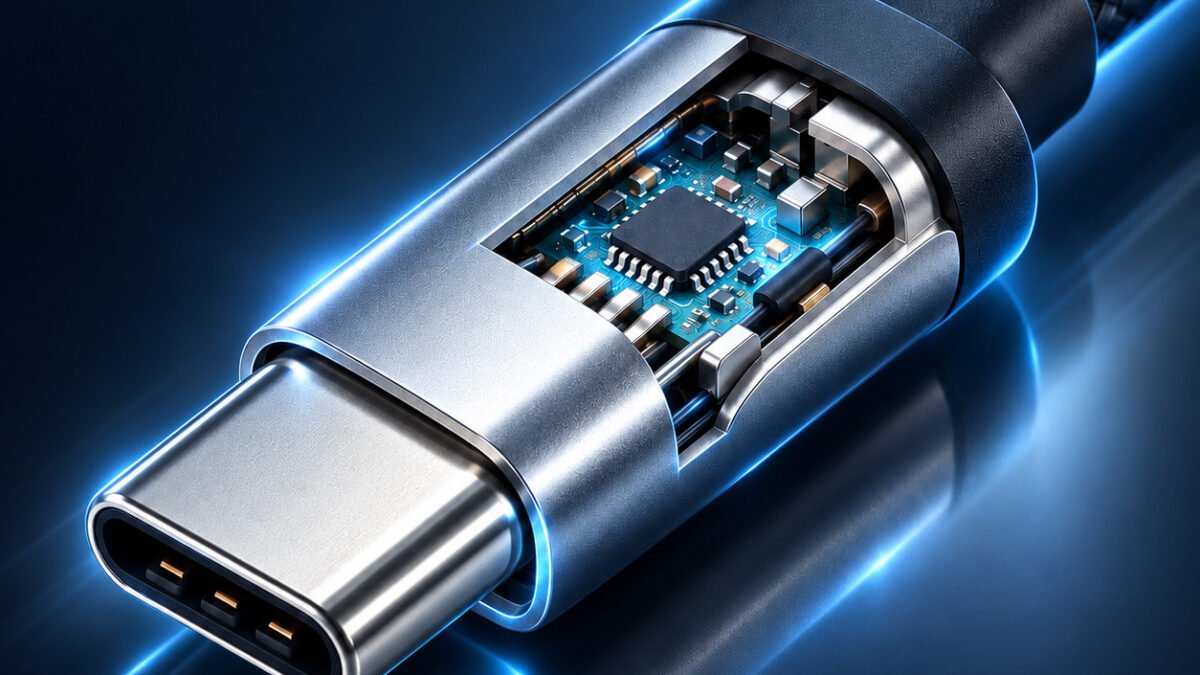

Marqueur électronique USB-C signifie « câble à marquage électronique ». Il s'agit d'une minuscule puce électronique intégrée au connecteur USB-C.

Considérez cela comme le câble carte d'identité numériqueIl indique aux appareils connectés exactement ce que le câble peut gérer : courant d’alimentation (3 A ou 5 A), vitesses de données (USB 3.2 ou USB 4) et capacités de sortie vidéo.

Comment ça marche ?

Lorsque vous le branchez, le chargeur effectue une « poignée de main » avec cette puce pour vérifier la sécurité avant de fournir l'alimentation :

● Vérification d'identité : Confirme si le câble peut supporter en toute sécurité une puissance élevée (par exemple, 100 W ou 240 W).
● Régulation intelligente : Garantit que la tension et le courant fournis correspondent parfaitement aux exigences de l'appareil.
● Garde-corps de sécurité : La surveillance en temps réel garantit que le système fonctionne strictement dans les limites physiques du câble.

Pourquoi une puce E-Marker est-elle importante ?

01

5 A / 240 W
FLUX DE PUISSANCE

Sans ce silicium, l'USB-C est piégé dans un 3A/60W Le boîtier sert de passeport physique pour débloquer la charge de 100 W ou 240 W (EPR). Pour les MacBook Pro ou la charge haute performance, c'est le boîtier idéal. seul interrupteur principal.
02

THERMIQUE
TUTEUR

Agissant en tant que "Fusible numérique", Il communique en temps réel les limites du câble au chargeur. C'est le dernière ligne de défense contre la surchauffe et la combustion, protégeant ainsi votre matériel de 3 000 $ contre une panne catastrophique.
03

SIGNAL
INTÉGRITÉ

40 Gbit/s Données ultra-rapides et Vidéo 8K Exige une précision de signal extrême. E-Marker garantit une identification complète de la connexion conformément aux spécifications USB4 ; sans lui, votre moniteur haut de gamme risque de ne jamais s’allumer.
04

ÉCOSYSTÈME
AUTORISATION

L' "Golden Ticket" Pour les appareils haut de gamme, l'iPhone 15/16 et l'iPad Pro initient instantanément la connexion. Seules les puces certifiées activent la pleine puissance de la charge rapide, sans les avertissements de compatibilité.

Quand une puce E-Marker est-elle requise ?

Selon les Forum des implémenteurs USB (USB-IF) Conformément aux spécifications, les puces E-Marker sont des câbles à marquage électronique requis pour les câbles USB-C répondant à l'un des critères suivants :

ApplicationDétails techniquesExigence relative aux marqueurs électroniques
Courant de 5 A (100 W et plus)Prend en charge la charge 5A (PD 3.0/3.1)✅ Obligatoire
USB 3.2 Gen 1/2Transfert de données 5 Gbit/s / 10 Gbit/s / 20 Gbit/s✅ Obligatoire
USB4 / Thunderbolt40Gbps to 80Gbps Ultra-Fast transfer✅ Obligatoire
Sortie VidéoMode alternatif DisplayPort (vidéo 4K/8K)✅ Obligatoire
Courant de 3 A (60 W)Charge standard 3A uniquement❌ Optionnel
USB 2.0Transfert de données hérité de 480 Mbps❌ Optionnel
Note supplémentaire : Pour les câbles compatibles uniquement avec le transfert de données USB 2.0 et la charge 3 A/60 W, la puce E-Marker est optionnelle. Cependant, certains fabricants haut de gamme l'intègrent systématiquement afin de garantir une compatibilité maximale avec les contrôleurs PD avancés.

Configuration à puce unique ou à double puce

ARCHITECTURE DE LA PUCE E-MARKER

01

PUCE UNIQUE

Norme industrielle pour la connectivité quotidienne. Un seul marqueur électronique intégré au connecteur source pour une négociation de puissance simplifiée.

  • Optimiser la distance ≤ 1,8 mètre
  • La fiabilité Niveau standard
  • Efficacité Faible consommation d'énergie
02

DOUBLE PUCE

Configuration redondante haute fidélité. Comprend des modules E-Marker dans les deux connecteurs pour des performances optimales dans les environnements critiques.

  • Taux de réussite +45 % de redondance
  • Débit maximal 240 W (EPR)
  • Support de câble long 2,0 m - 5,0 m
Application
Lignes directrices
DISTANCEUltra-long (2 m à 5 m)
POUVOIRPlage de puissance de 100 W à 240 W
MISSIONApplications critiques
PROEnvironnements professionnels

Principaux fabricants de puces de marquage électronique

PD Full StackHynetek

SHENZHEN

Une entreprise chinoise leader dans le secteur des semi-conducteurs, spécialisée dans les solutions pour l'écosystème USB Type-C et PD. Ses puces E-Marker sont largement utilisées dans les câbles USB-C haut de gamme, les adaptateurs de charge et les appareils mobiles.

IntégrationInjoinique

SHENZHEN

Spécialisés dans l'intégration poussée et la faible consommation d'énergie, leurs solutions clés en main sont idéales pour la conception de câbles compacts et performants.

CompatibilitéLaboratoires VIA

TAÏWAN

Un géant des semi-conducteurs sans usine de fabrication. Réputé pour ses performances robustes et sa large compatibilité dans les contrôleurs PD et les contrôleurs de hubs USB.

Intégrité du signalRealtek

TAÏWAN

Reconnus mondialement pour l'intégrité de leur signal, leurs puces sont la référence pour les câbles haut de gamme exigeant une transmission de données à haut débit.

Le WJW
Promesse
Nous collaborons avec plusieurs fournisseurs certifiés afin de garantir des composants authentiques et de haute qualité. Que vous ayez besoin de composants standard 5 A/100 W ou premium 240W EPR Pour les câbles, nous sélectionnons la puce idéale en fonction de vos spécifications.

Comment identifier les câbles USB-C dotés de puces E-Marker

MÉTHODE_01

Spécifications techniques

Conformément aux normes obligatoires de l'USB-IF, tout câble supportant une puissance supérieure à 60 W (3 A) ou des vitesses de données supérieures à l'USB 3.0 doit explicitement indiquer la présence d'une puce E-Marker dans sa fiche technique.

CARACTÉRISTIQUES PRINCIPALES : 240 W EPR / 10 Gbit/s / USB 4.0
MÉTHODE_02

Analyse de protocole

Utilisation d'analyseurs logiques matériels dédiés pour capturer les communications sur la ligne CC. Ceci permet l'extraction en temps réel des identifiants du fournisseur et des descripteurs de distribution d'énergie.

VBUS_CUR 5000 mA
VBUS_VOL 48V
VÉRIFICATION D'IDENTITÉ VÉRIFIÉ
MÉTHODE_03

Tests de charge

Observation du processus d'établissement de liaison PD. En l'absence de puce, les chargeurs haute puissance limiteront le courant à une valeur de sécurité (3 A), réduisant considérablement l'efficacité de la charge.

Inspection destructive

DÉCONSEILLÉ. Le retrait du moulage protecteur du connecteur permet de visualiser directement la puce de contrôle du circuit imprimé. Le câble devient alors définitivement inutilisable et présente des risques pour la sécurité électrique.

Spécification n° 2024-UX8

Câble avec marquage électronique vs câble sans marquage électronique – Principales différences

Jeu de puces E-Marker vs norme passive
Paramètre
Intégration de marqueurs électroniques
Standard (Passif)
Courant maximal
5,0 ampères
3,0 ampères
Puissance de crête
240 W (EPR)
60W (SPR)
Bande passante
40 Gbit/s (USB4)
480 Mbps (USB 2.0)
Mode alternatif vidéo
Prise en charge 8K / DP 2.1
Non pris en charge
Méthode d'identification
Identifiant VCONN actif
Résistance matérielle
Coût unitaire
Moyen-haut
Faible
Utilisation recommandée Chargement ultrarapide des ordinateurs portables, périphériques Thunderbolt 4 et kits de chargeurs GaN de plus de 140 W.
Logique technique Tous les câbles 5A doivent comporter une puce E-Marker. Il s'agit d'une norme de sécurité USB-IF obligatoire visant à prévenir la fusion du câble due à une surintensité.

Spécifications techniques de la puce E-Marker

01/
Architecture
Microcontrôleur / ASIC spécialisé
02/
Protocole de communication
Portée étendue USB PD 3.0/3.1
03/
Capacité de stockage
EEPROM de 256 à 1024 bits
04/
Tension
3,3 V – 5,0 V
05/
Efficacité
Consommation < 10 mW
06/
Métadonnées des données
Courant maximal, puissance, longueur du câble, identifiant du fournisseur, identifiant du produit
07/
Fréquence
300 kHz – 1 MHz
08/
Plage de température
-40°C à +85°C
09/
Endurance
Plus de 10 000 cycles
10/
Conservation des données
Plus de 10 ans

Questions fréquentes sur les puces E-Marker

Aperçu technique de la technologie d'identification intelligente des câbles USB-C

01Qu'est-ce qu'une puce E-Marker ?

Une puce E-Marker (marquée électroniquement) est un petit circuit intégré intégré dans un câble USB-C qui stocke et communique les capacités du câble – notamment le courant maximal, les vitesses de données prises en charge et la sortie vidéo – au chargeur et à l'appareil connecté.

Identification

02Tous les câbles USB-C sont-ils équipés de puces E-Marker ?

Non. Seuls les câbles compatibles avec une charge de plus de 5 A/100 W, des vitesses de transfert de données USB 3.2 ou supérieures, ou la sortie vidéo nécessitent une puce E-Marker. Les câbles USB 2.0 de base (3 A/60 W) n'en sont généralement pas équipés.

normes

03Puis-je utiliser un chargeur de 100 W avec un câble sans puce E-Marker ?

Le câble limitera la charge à 3 A/60 W, même si le chargeur peut fournir une puissance supérieure. La puce E-Marker est nécessaire pour permettre une charge sécurisée à 5 A/100 W.

Caractéristiques techniques

04Comment savoir si mon câble USB-C possède une puce E-Marker ?

Vérifiez les spécifications du produit pour les mentions « 5A », « 100W », « E-Marker », « USB 3.2 » ou « sortie vidéo ». Vous pouvez également utiliser des outils de test comme POWER-Z pour lire directement les données de la puce.

Vérification

05Les puces E-Marker servent-elles uniquement à la recharge ?

Non. Les puces E-Marker permettent également le transfert de données à haut débit (10 à 80 Gbit/s) et la sortie vidéo (4K/8K). Elles stockent toutes les informations relatives aux capacités des câbles.

Multifonction

06Quelle est la différence entre les câbles 3A et 5A ?

Les câbles 3A sont limités à 60 W et ne nécessitent pas de puce E-Marker. Les câbles 5A supportent jusqu'à 100 W (ou 240 W avec EPR) et doivent obligatoirement comporter une puce E-Marker.

Current Rating

07Puis-je ajouter une puce E-Marker à un câble existant ?

Non. Les puces E-Marker sont intégrées lors de la fabrication sur le circuit imprimé interne du connecteur. Il est impossible d'ajouter une puce ultérieurement sur un câble déjà assemblé.

Fabrication

08Les puces E-Marker ont-elles une incidence sur la vitesse de transfert de données ?

La puce elle-même ne transfère pas de données ; elle indique les capacités du câble. Cependant, les câbles équipés de puces E-Marker sont généralement conçus pour des débits de données plus élevés (USB 3.2, USB 4), conformément aux spécifications.

Transmission de données

09Que se passe-t-il si une puce E-Marker tombe en panne ?

En cas de défaillance de la puce, le câble bascule en mode sans échec, limitant généralement la puissance à 3 A/60 W et la vitesse USB 2.0. Ce dispositif de sécurité empêche tout fonctionnement dangereux.

Logique de sécurité

10Quelle est la durée de vie des puces E-Marker ?

Les puces E-Marker sont conçues pour durer toute la vie du câble, avec une rétention des données de plus de 10 ans et une endurance en écriture élevée. Elles ne sont pas soumises à l'usure.

Durabilité
